壁挂式液晶拼接屏安装说明
更新时间:2019-2-24 14:54:22 浏览次数:2116

一、安装特别说明

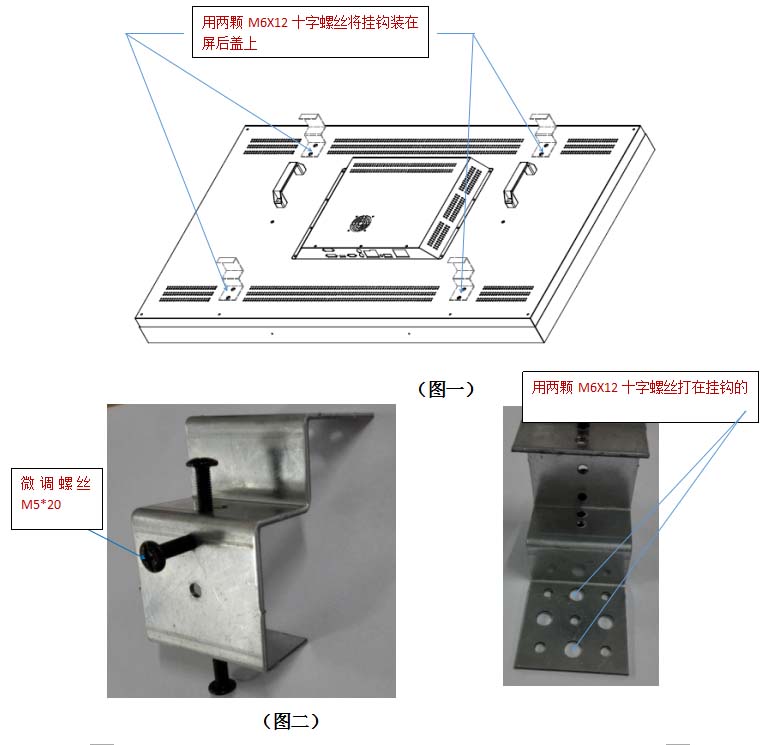

先装配件装到屏上,再将挂钩的两个孔装到配件上的液晶屏外壳的两个孔位上(一个拼接屏4个挂钩,挂钩必须上好微调螺丝M5X20如图二所示)。如下图一所示。


二、安装前现场尺寸再次核对
1、比如一个 2x2  46寸嵌入式拼接,要注意一下几点。

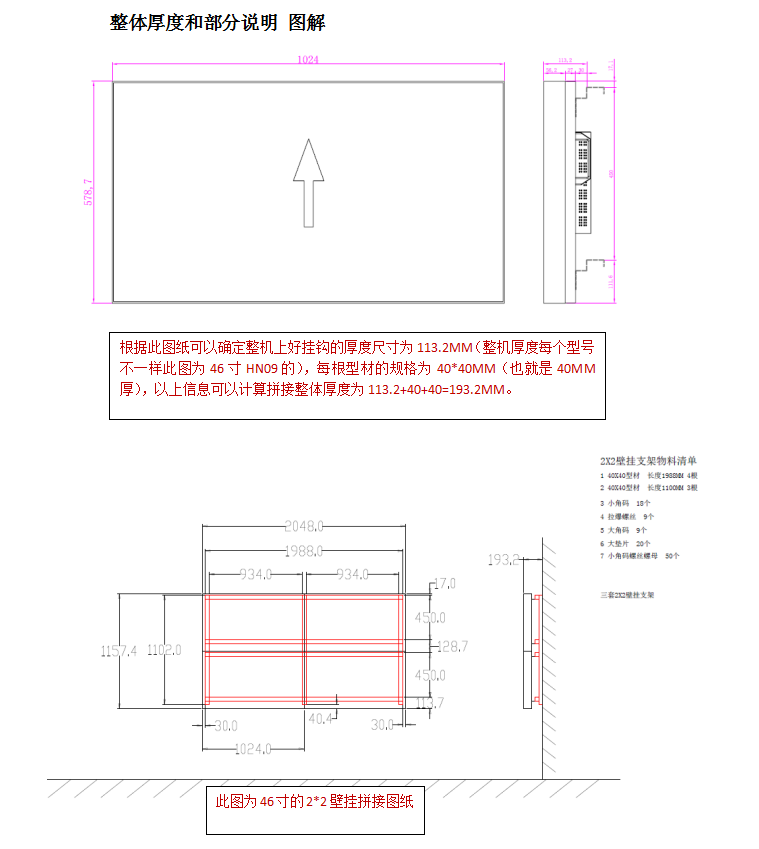

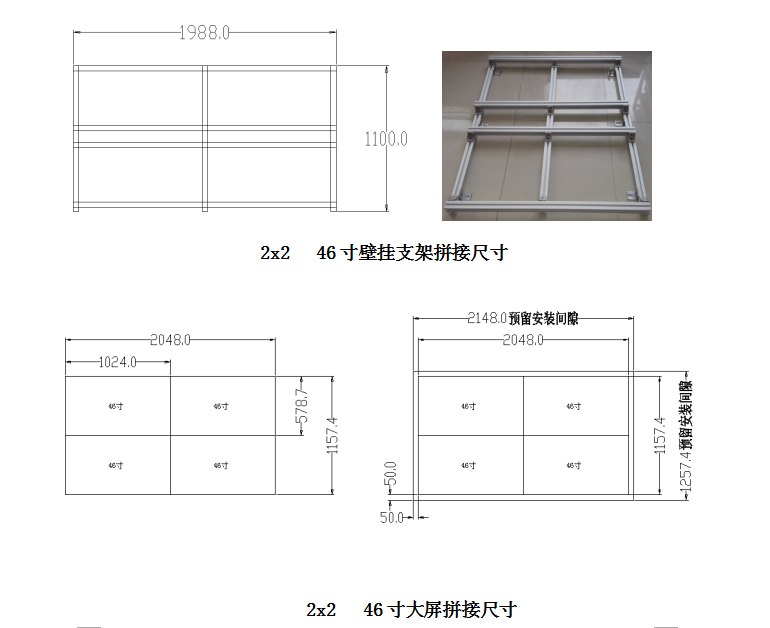

⑴2X2 支架理论尺寸是1988*1100mm, 2x2  46寸屏的整体理论拼接尺寸是
2048*1157mmmm,屏和屏之前留一张A4纸 间隔,四侧嵌入式的预留50mm 尺寸为 2148*1257mm,居中安装(支架可偏下安装0-10mm 不能偏上)。


三、2*2壁挂支架安装(图解事项)

(一)、安装前注意事项
(1)壁挂拼接支架的安装必须由从事专业工程安装的技术人员操
作。
(2)请确保安装墙体表面平整和具有足够的强度,能够支撑壁挂拼接支架和拼接屏的重量。

(3)本产品需两个以上安装人员,请勿单人搬运和安装,以免砸伤
人或损坏产品。-
2、安装必备工具
(1)冲击钻,水平仪
(2)卷尺、记号笔、铁锤、扳手、螺丝刀
(二)、安装支架,先布好线。

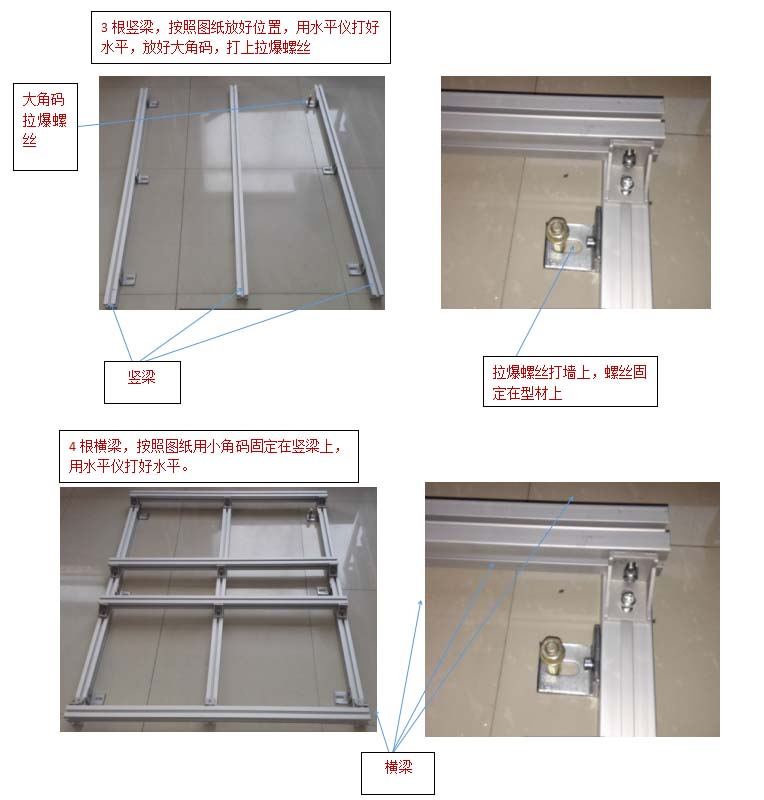

第一步:在墙面上确定好支架的安装位置,并用记号笔作记号,用冲
击钻在墙面上开孔,开孔深度应稍大于膨胀螺钉的长度,然后把膨胀
管打入孔内。膨胀螺丝尺寸以配件为准。
技巧:安装支架时,应从下往上,从左往右的顺序安装。
第二步:用螺钉(或膨胀螺钉)将支架固定在墙体上。安装技巧:螺钉拧紧前,请使用水平仪调整好支架的整体水平度。
第三步:重复上述步骤,在安装多个支架时,支架之间应保持水平和
垂直度一致,平整度一致。
第四步:将所需要使用的线缆(电源线、控制线、信号线)预先布放在支架上。

(三)、安装拼接屏,平整度微调。
第一步:将4个挂钩(挂钩必须把微调螺丝上好M5*H20)固定在液晶拼接屏的后盖上,保证4个挂钩安装一致。
第二步:把液晶拼接屏挂到壁挂支架上,并安装调节上下/前后的手拧螺丝。
第三步:对液晶拼接屏进行平整度微调,在微调的过程中不能强拉或者强推液晶屏,否则会造成人为损坏。调节后,打好水平仪是否水平,在看效果。
(四)、液晶拼接屏平整度微调技巧:
微调过程中,请务必使用水平仪,卷尺辅助进行微调。
安装第一个拼接屏时,应选择第一行的第一个位置开始安装,调节好
第一个屏的平整度之后,以此作为参考,再安装其余拼接屏,按从下
往上,从左往右的顺序进行拼接安装,屏与屏之间均匀预留一张A4纸的缝隙。
第一步:调节屏体的左右位置。通过左右移动屏体,将屏体的左右位
置调整好。
第二步:调节屏体的垂直度。通过 “后调节”手拧螺丝把屏体上部
往后调节,用水平仪测量屏体的垂直度,将屏体的垂直度调节好。
第三步:调节屏体的上下高度。通过“上下调节”的十字螺丝刀拧螺丝,调节屏体的上下高度,并用水平仪测量屏体的水平度。
第四步:屏体的平整度调节好之后,将屏体锁紧。通过“后调节”和
“前调节”十字螺丝刀拧螺丝锁紧整个屏体。
第五步:检查屏体与屏体的缝隙,如没问题,重复上述步骤
安装多个拼接屏。
第六步:调节的时候需要耐心,一步一步的调节,不可操之过急。
