液晶拼接屏前维护支架安装说明
更新时间:2019-2-24 15:04:12 浏览次数:352


前维护安装说明(注意事项)

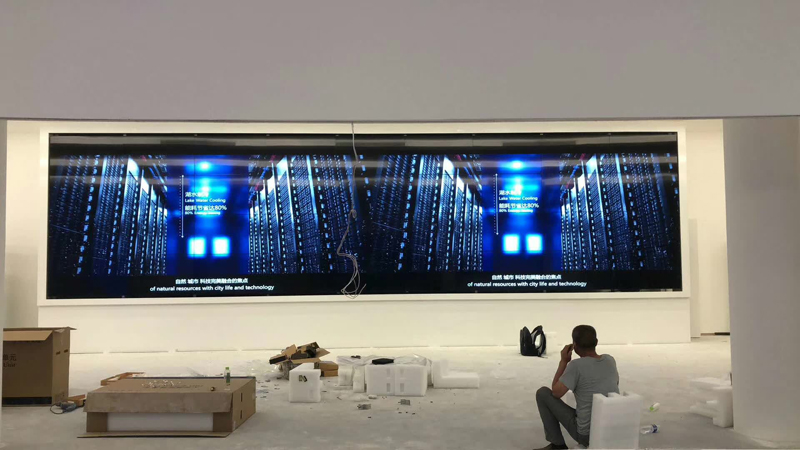

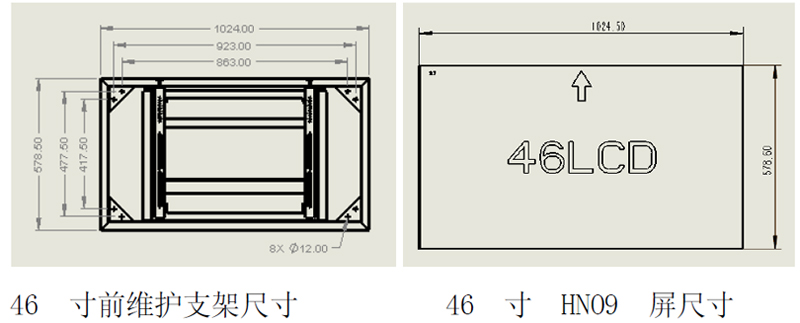

一、前维护的外框的尺寸和液晶屏的尺寸大小是基本相同的,因此前维护是直接拼接安装。请严格按照施工图示安装,如下图:

二、安装前现场尺寸再次核对

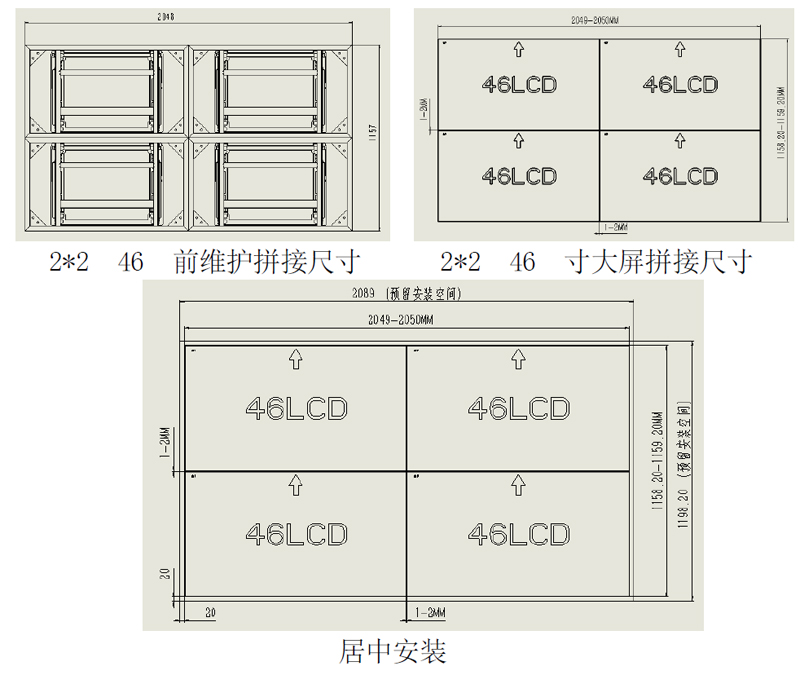

1、比如一个 2x2 46 寸嵌入式拼接,要注意一下几点。
⑴2x2 屏的整体理论拼接尺寸是 2049*11578.2mm,屏和屏之前留1-2MM
间隔,侧嵌入式的预留尺寸为 2088*1197.2mm,居中安装(支架可偏下安
装0-10mm 不能偏上)。


整体厚度=100(支架)+20(调节挂架)+屏体厚度+5~10mm(调平余量)

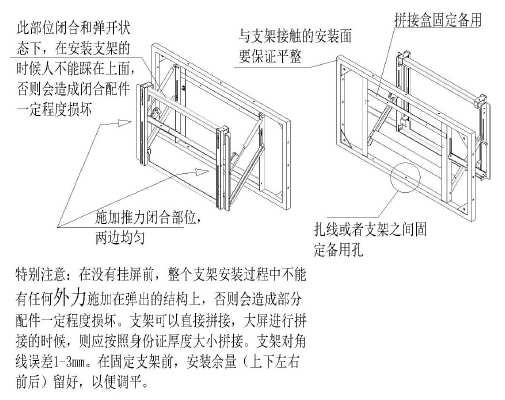

2、前维护安装(图解事项)

前维护拼接支架安装分三大步骤:
一、详细阅读安装说明,准备安装工具,检查配件。
二、安装支架,布线。
三、安装拼接屏,平整度微调。

详细安装步骤
一、详细阅读安装说明,准备安装工具,检查配件。
1、安装前注意事项
(1)前维护拼接支架的安装必须由从事专业工程安装的技术人员操作。
(2)请确保安装墙体表面平整和具有足够的强度,能够支撑前维护拼接支架和拼接屏的重量。
(3)本产品需两个以上安装人员,请勿单人搬运和安装,以免砸伤人或损坏产品。
2、安装必备工具
(1)冲击钻,水平仪
(2)卷尺、记号笔、铁锤、扳手、螺丝刀

安装支架,先布好线。
第一步:在墙面上确定好支架的安装位置,并用记号笔作记号,用冲击钻在墙面上开孔,开孔深度应稍大于膨胀螺钉的长度,然后把膨胀管打入孔内。膨胀螺丝尺寸以配件为准。

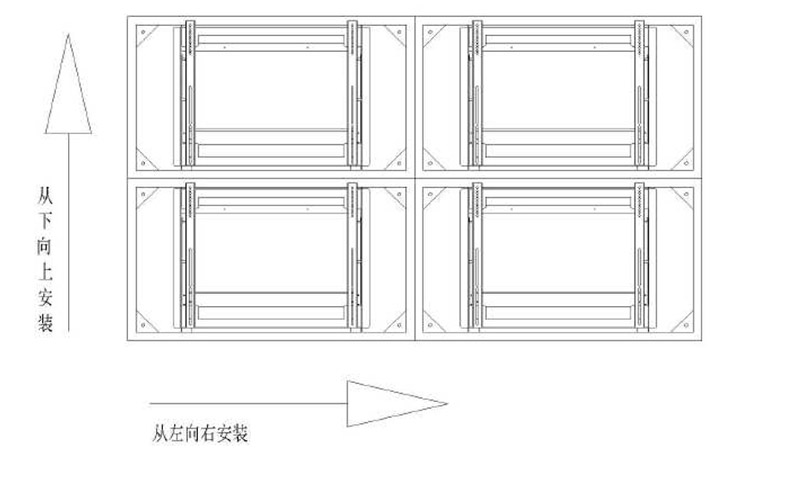

技巧:安装多个支架时,应从下往上,从左往右的顺序安装。
第二步:用螺钉(或膨胀螺钉)将支架固定在墙体上。安装技巧:螺钉拧紧前,请使用水平仪调整好支架的整体水平度。
第三步:重复上述步骤,在安装多个支架时,支架之间应保持水平和垂直度一致,拼接处紧密,缝隙均匀(支架之前预留1MM 左右间隙),平整度一致。
第四步:将所需要使用的线缆(电源线、控制线、信号线)预先布放在支架上。

三、安装拼接屏,平整度微调。
第一步:将两根调节挂架固定在液晶拼接屏的后盖上,保证上下调节螺丝不超过屏的上边,如果超过,请更换短螺丝,目前使用M6X45。
第二步:把液晶拼接屏挂到前维护支架上,并安装调节上下/前后的手拧螺丝。
第三步:对液晶拼接屏进行平整度微调,在微调的过程中不能强拉或者强推
液晶屏,否则会造成人为损坏。应弹出来调节后推进去看效果。

液晶拼接屏平整度微调技巧:
微调过程中,请务必使用水平仪,卷尺辅助进行微调。
安装第一个拼接屏时,应选择第一行的第一个位置开始安装,调节好第一个屏的平整度之后,以此作为参考,再安装其余拼接屏,按从下往上,从左往右的顺序进行拼接安装,屏与屏之间均匀预留 1~2mm的缝隙,请参考身份证厚度。
第一步:调节屏体的左右位置。通过左右移动屏体,将屏体的左右位置调整好。
第二步:调节屏体的垂直度。通过 “后调节”手拧螺丝把屏体上部往后调节,用水平仪测量屏体的垂直度,将屏体的垂直度调节好。
第三步:调节屏体的上下高度。通过“上下调节”的两个手拧螺丝,调节屏体的上下高度,并用水平仪测量屏体的水平度。
第四步:屏体的平整度调节好之后,将屏体锁紧。通过“后调节”和“前调节”手拧螺丝锁紧整个屏体。
第五步:检查屏体的弹出和回收是否灵活,如没问题,重复上述步骤安装多个拼接屏。
第六步:调节的时候需要耐心,一步一步的调节。

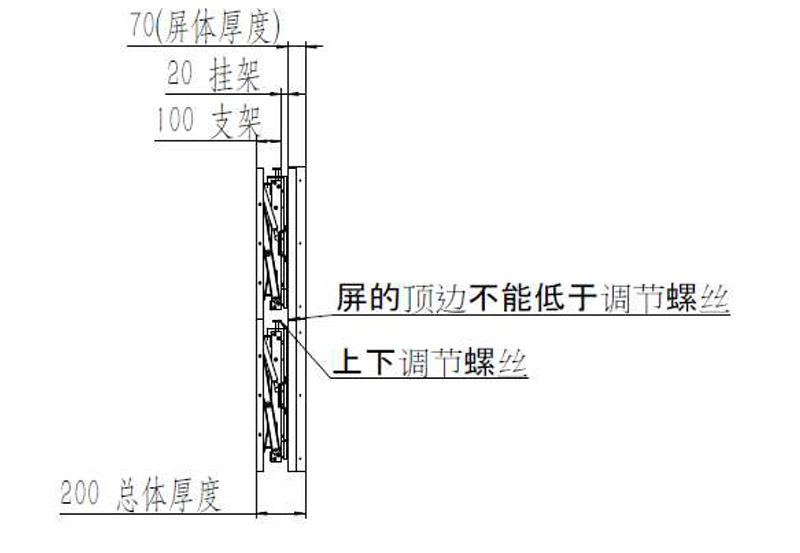

整体厚度和部分说明 图解

根据此图整体厚度 100+20+70(屏的厚度按实际计算)+10=200mm,上面上下调节螺丝绝对不能高于液晶屏的顶边,否则会顶出上面的屏体,从而造成配件破坏。如果上下调节螺丝高于屏的顶边,请更换更短的调节螺丝,目前是M6X45,或者重新装液晶屏到挂架上
